Cuando un proyecto requiere una cámara de inspección para una red colectora de aguas —no una conexión domiciliaria individual, sino un punto de acceso a una red de mayor caudal— el sistema constructivo cambia. En lugar de un solo módulo estándar, se utiliza un sistema de cámara para colectores compuesto por piezas específicas que se ensamblan en un orden determinado: cuerpo base, módulo, cono, chimenea y tapa.
En esta guía explicamos qué función cumple cada componente, en qué medidas está disponible y cómo se arma el sistema completo, de la base hasta la superficie.
Tabla de Contenidos
¿Qué es una cámara para colectores de aguas?
Una cámara para colectores es una estructura prefabricada de hormigón que se instala en la red colectora principal de un sistema de alcantarillado o aguas lluvias, permitiendo el acceso para inspección, limpieza y mantención en puntos donde confluyen varias redes secundarias o donde el caudal transportado es significativamente mayor al de una conexión domiciliaria individual.
A diferencia de la cámara domiciliaria —que resuelve el acceso a nivel de vivienda o unidad individual con módulos estándar— la cámara para colectores está diseñada para redes de mayor envergadura, típicamente en proyectos de urbanización, vialidad y obras sanitarias de escala municipal o industrial, donde la profundidad del pozo y el diámetro de las tuberías son considerablemente mayores.
Los 5 componentes del sistema y su función
El sistema se arma combinando cinco tipos de piezas, cada una con una función estructural específica dentro del pozo:

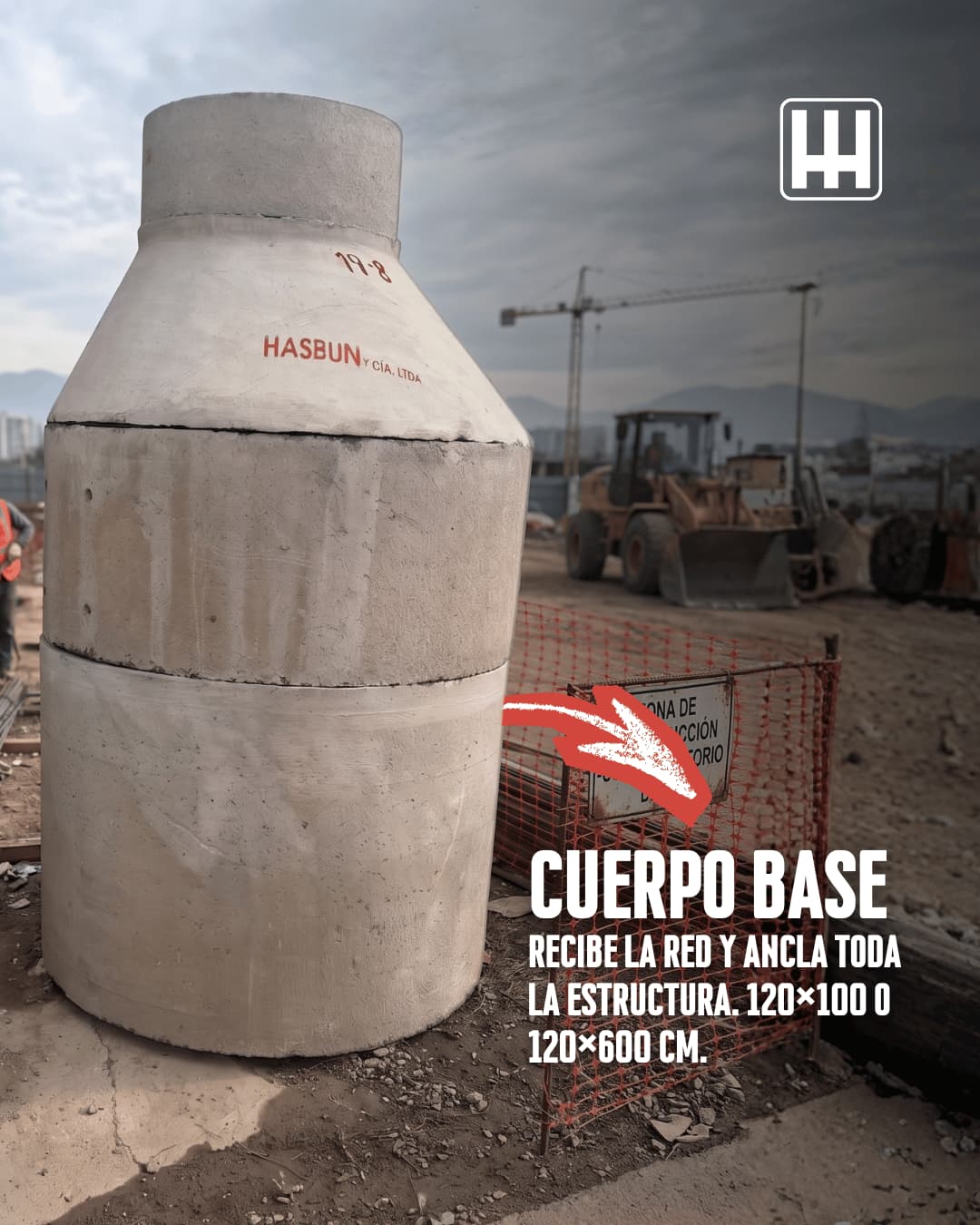

1. Cuerpo Base
Es la pieza que se instala en el fondo de la excavación. Su función es recibir la red y anclar toda la estructura: es sobre esta pieza que llegan las tuberías de la red colectora y sobre la cual se apoya todo el resto del sistema.
| Formato | Dimensiones |
| Cuerpo Base | 120×100 cm |
| Cuerpo Base | 120×60 cm |
Es el elemento de mayor volumen del sistema, diseñado para soportar tanto la carga de la estructura completa como la conexión directa de las tuberías entrantes.
Ver Cuerpo Base en el catálogo → Cuerpo base 120X100 – Cuerpo base 120X600

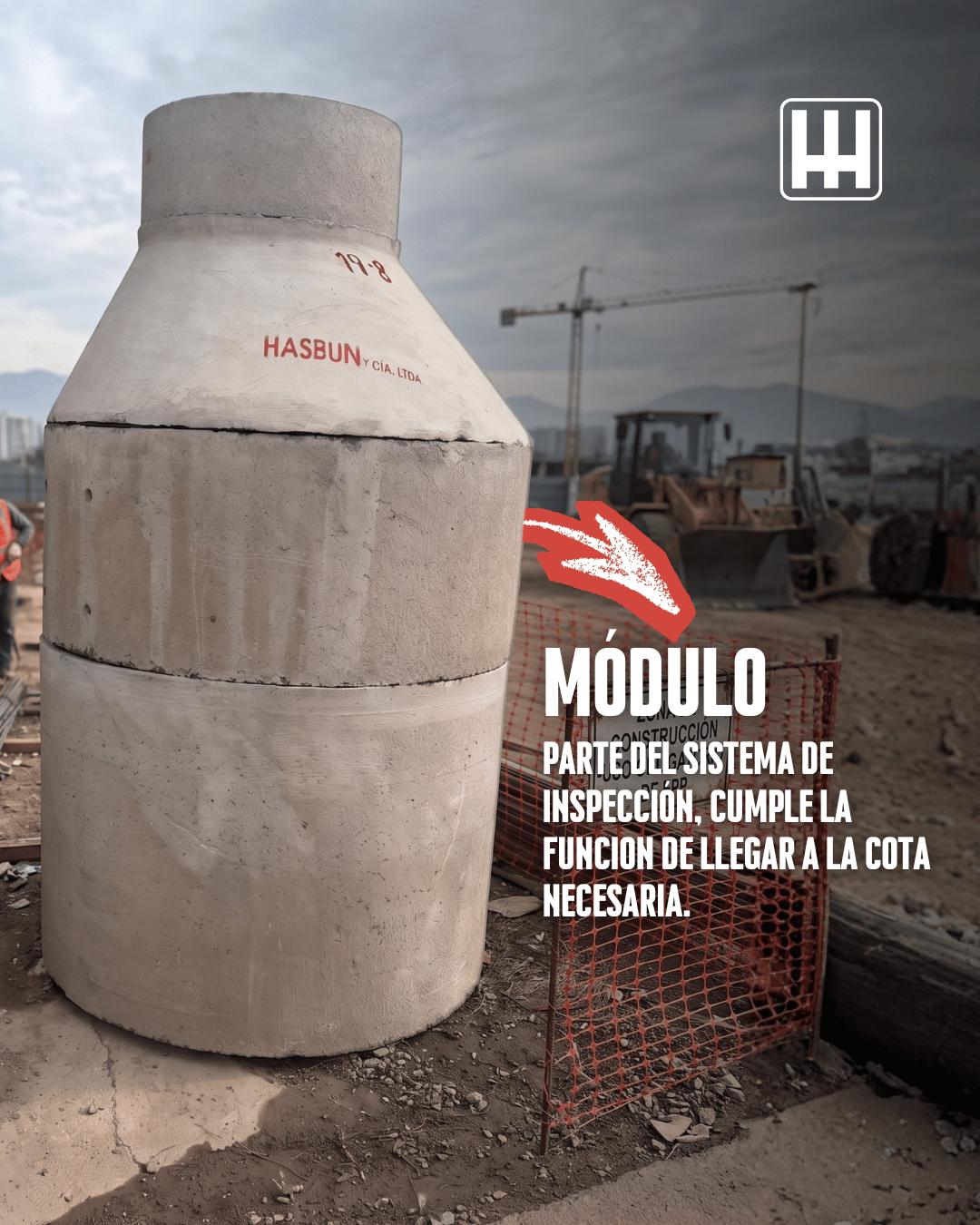

2. Módulo
Se instala sobre el cuerpo base y su función es llegar a la cota necesaria del proyecto. Es decir, permite ajustar la altura total del pozo según la profundidad específica que requiera cada instalación, apilando la cantidad de módulos necesaria antes de continuar con el resto del sistema.
| Formato | Dimensiones |
| Módulo | 60×15 cm |
| Módulo | 60×30 cm |
| Módulo | 60×60 cm |
| Módulo | 80×30 cm |
| Módulo | 80×60 cm |
| Módulo | 80×100 cm |
La cantidad y el formato de módulos a utilizar se define según la profundidad total requerida entre el cuerpo base y el punto donde comienza el cono.
Ver Módulos en el catálogo → 60X15 (MARCO) – 60X30 – 60X60 – 80X15 (MARCO) – 80X30 – 80X60 – 80X100

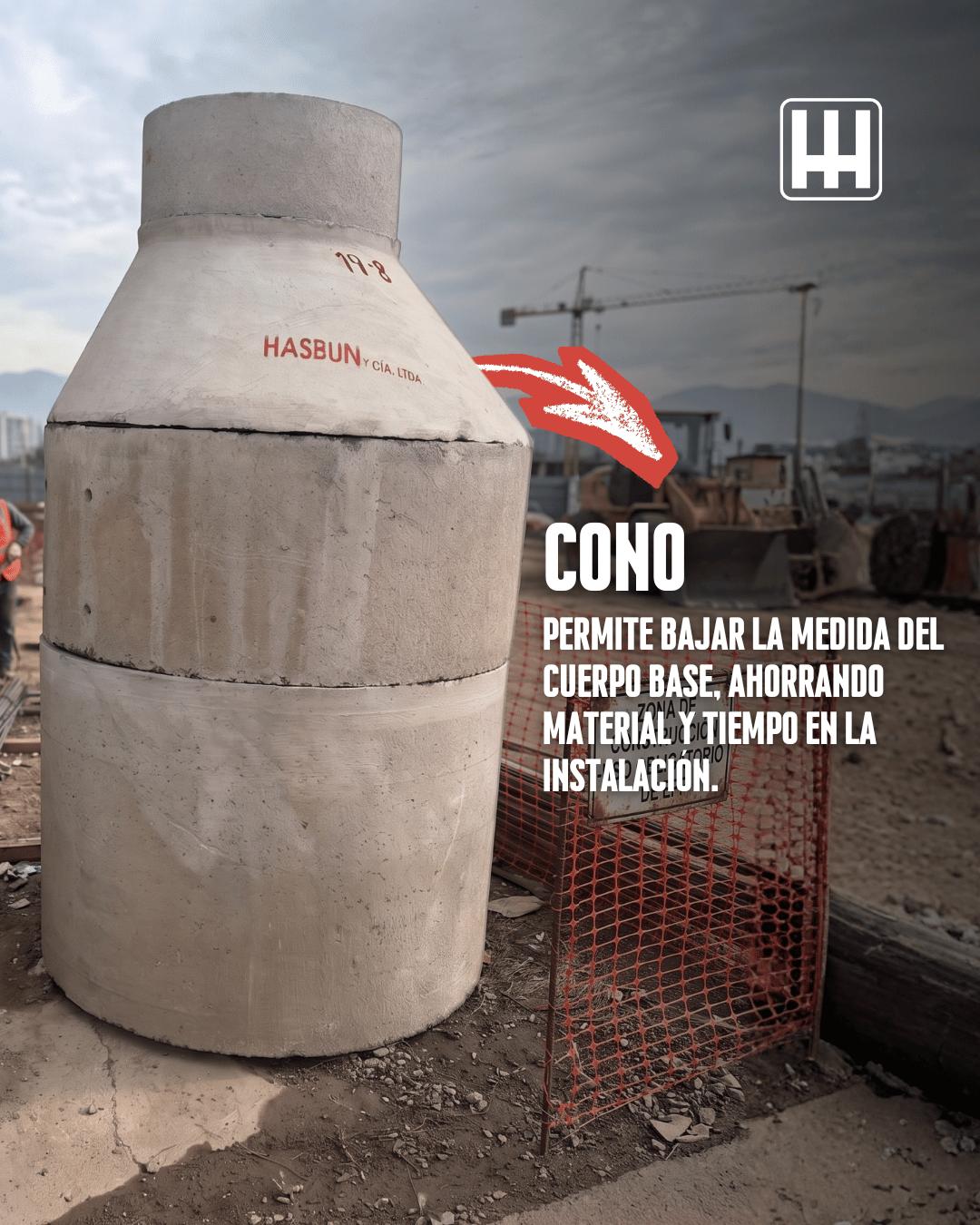

3. Cono
Se instala sobre el último módulo y su función es permitir bajar la medida del cuerpo base, haciendo la transición desde el diámetro mayor de los módulos hacia una sección más angosta. Esto ahorra material y tiempo de instalación, ya que el resto del sistema hacia la superficie no necesita mantener el mismo diámetro que la base.
| Formato | Dimensiones |
| Cono | 120×60×60 cm |
Al reducir la sección en este punto, el sistema optimiza el uso de hormigón en los tramos superiores sin comprometer la capacidad de la base para recibir la red.

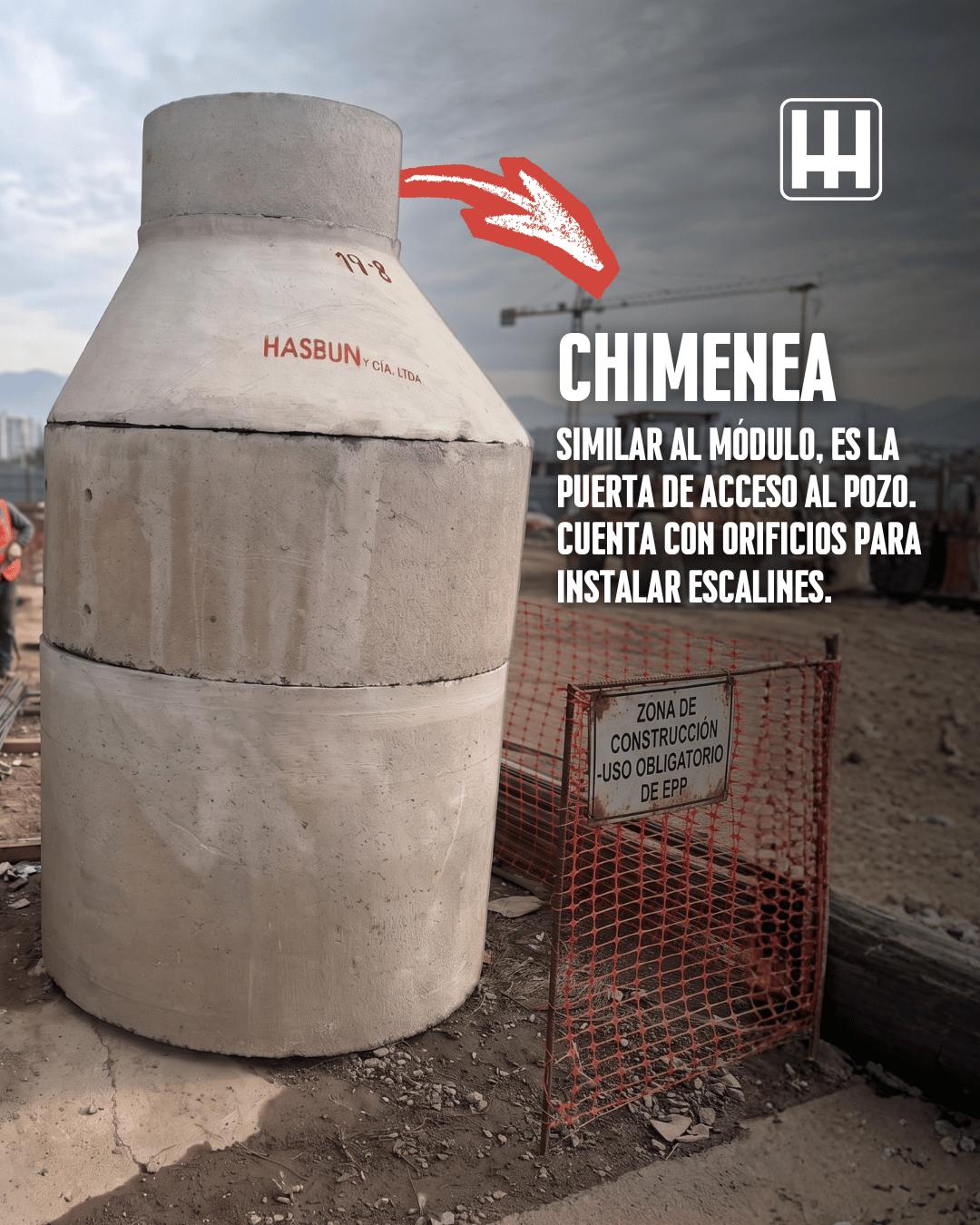

4. Chimenea
Se instala sobre el cono y cumple una función similar al módulo, pero además actúa como la puerta de acceso al pozo. La chimenea cuenta con orificios diseñados para instalar escalines galvanizados, que permiten el descenso seguro de una persona hasta el interior de la cámara para labores de inspección o mantención.
| Formato | Dimensiones |
| Chimenea | 60×60 cm |
| Chimenea | 60×30 cm |
Según la profundidad restante hasta la superficie, pueden instalarse una o más chimeneas antes de llegar a la tapa.
Ver Chimenea en el catálogo → 60X30 – 60X60

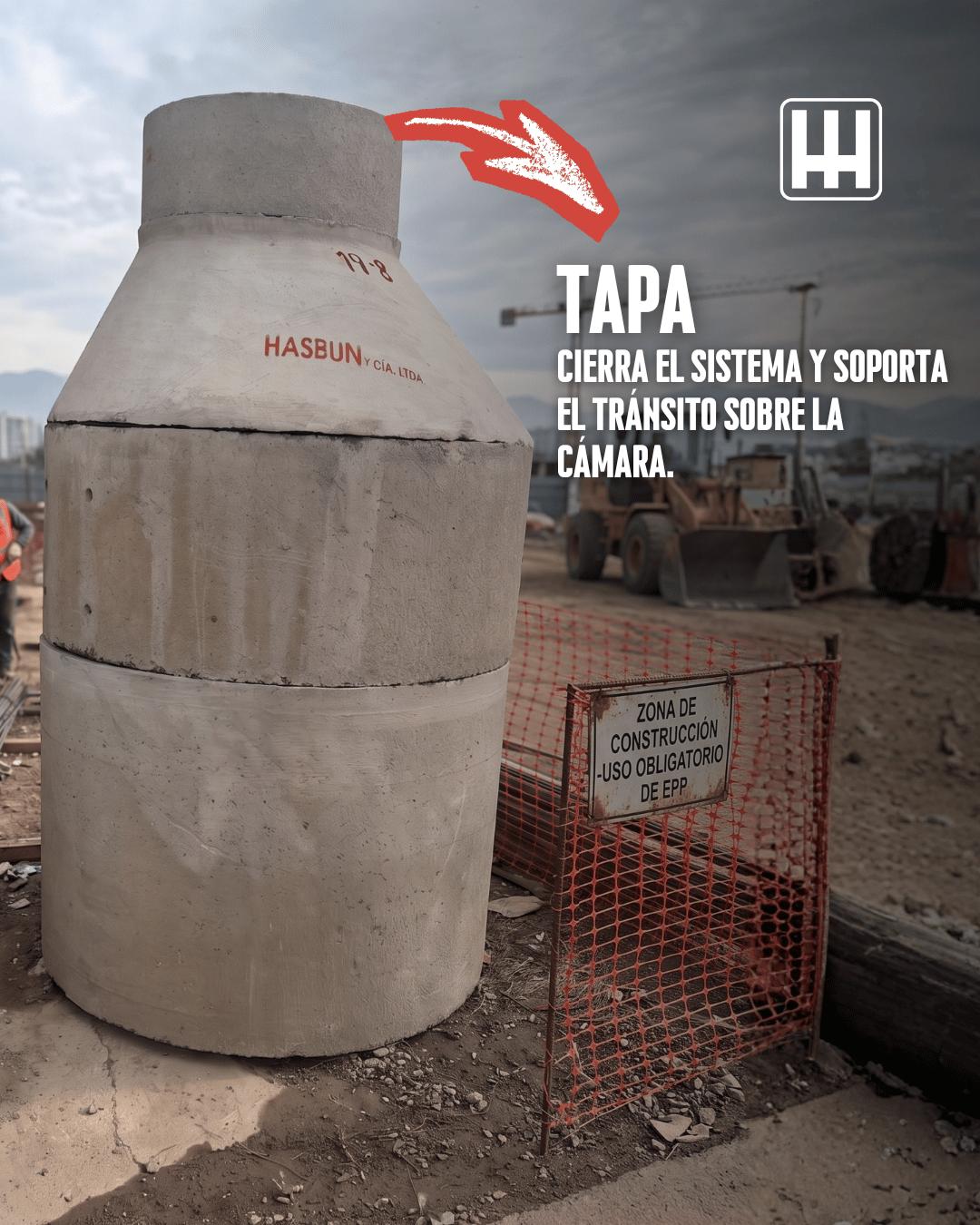

5. Tapa
Cierra el sistema en la parte superior. Su función es cerrar el sistema y soportar el tránsito sobre la cámara, ya sea peatonal o vehicular según el tipo de tapa utilizada. En este sistema, la tapa es de formato redondo, y se instala sobre su marco correspondiente para quedar a nivel con la superficie terminada.
Puedes revisar el detalle completo de tipos y medidas de tapa en nuestro artículo dedicado sobre tapas de hormigón.
Ver Tapas redondas en el catálogo → 60 Simple – 60 Reforzada – 80 Simple – 80 Reforzada
Orden de ensamblaje del sistema completo
El sistema se instala siempre en la misma secuencia, de abajo hacia arriba:
- Cuerpo Base — recibe la red y ancla la estructura en el fondo de la excavación
- Módulo — se apila la cantidad necesaria para alcanzar la cota de profundidad del proyecto
- Cono — reduce la sección, ahorrando material en los tramos superiores
- Chimenea — forma el acceso vertical con orificios para escalines galvanizados
- Tapa redonda — cierra el sistema y soporta el tránsito en superficie
Cada pieza debe quedar correctamente alineada y sellada con la siguiente para garantizar la estanqueidad del sistema y evitar infiltración de agua subterránea o exfiltración hacia el terreno circundante.
¿Por qué el sistema usa cono en vez de mantener el mismo diámetro?
Es una pregunta frecuente en obra: si el cuerpo base y los módulos ya tienen el diámetro necesario para recibir la red, ¿por qué reducirlo con un cono más arriba?
La respuesta es de eficiencia constructiva. El acceso de inspección —la chimenea y la tapa— no necesita el mismo diámetro amplio que la base, porque su única función es permitir el paso de una persona o equipo de mantención, no alojar tuberías. Mantener el diámetro grande hasta la superficie significaría usar mucho más hormigón del necesario en los tramos superiores, además de una excavación más ancha y costosa en toda la profundidad del pozo.
El cono resuelve esto de forma eficiente: mantiene el diámetro amplio donde realmente se necesita (la base, donde llegan las tuberías) y lo reduce donde solo se requiere una vía de acceso, optimizando material, tiempo de instalación y costo de excavación.
¿Cómo se determina cuántos módulos necesito?
La cantidad de módulos a instalar depende de la profundidad total requerida hasta el punto donde debe comenzar el cono. Se calcula considerando:
Profundidad de la red: a mayor profundidad de las tuberías colectoras en ese punto, mayor la altura que deben cubrir los módulos antes de iniciar la transición del cono.
Combinación de formatos: al existir módulos de 60×15, 60×30, 60×60, 80×30, 80×60 y 80×100 cm, se pueden combinar distintos formatos para ajustar la altura exacta requerida sin necesidad de cortar piezas en obra.
Cota de terreno: el nivel final de la superficie —calzada, vereda o terreno natural— determina, en conjunto con la profundidad de la red, cuántos módulos y chimeneas se necesitan en total.
El cálculo exacto debe ser realizado por el proyectista o ingeniero a cargo, considerando los planos de la red y las cotas de proyecto.
Escalines: el complemento de la chimenea
La chimenea del sistema cuenta con orificios diseñados específicamente para instalar escalines galvanizados, que funcionan como peldaños fijos para el descenso seguro dentro del pozo. Este detalle es clave al cotizar el sistema completo: los orificios ya vienen considerados en la pieza, por lo que solo es necesario sumar la cantidad de escalines correspondiente a la profundidad total de chimeneas instaladas.
Diferencia entre cámara para colectores y cámara domiciliaria
Es un punto importante de aclarar, porque ambos sistemas comparten cierta terminología pero responden a necesidades distintas:
La cámara domiciliaria —que puedes revisar en detalle en nuestro artículo sobre cámaras domiciliarias de hormigón — resuelve conexiones de alcantarillado a nivel de vivienda o unidad individual, con menor profundidad y menor caudal que una red colectora.
El sistema de cámara para colectores, que es el que cubre este artículo, está diseñado para redes de mayor caudal y mayor profundidad, típicas de puntos donde confluyen varias redes secundarias en proyectos de urbanización y obras sanitarias de mayor escala. El cuerpo base, el cono y el uso de escalines en la chimenea son propios de este sistema de mayor envergadura.
Antes de cotizar, es fundamental identificar cuál sistema corresponde a tu proyecto según la profundidad y el caudal de la red.
Preguntas Frecuentes
¿Cuál es la diferencia entre una cámara para colectores y una cámara domiciliaria?
La cámara domiciliaria resuelve conexiones de alcantarillado a nivel de vivienda individual. La cámara para colectores usa un sistema de piezas especializadas (cuerpo base, módulo, cono, chimenea y tapa) para redes de mayor caudal y profundidad, típicas de proyectos de urbanización.
¿En qué orden se instalan las piezas del sistema de cámara para colectores?
El orden es: cuerpo base primero, luego los módulos necesarios para alcanzar la cota de profundidad, después el cono para reducir la sección, seguido de la chimenea con espacio para escalines, y finalmente la tapa redonda que cierra el sistema en superficie.
¿Por qué se usa un cono si el cuerpo base ya tiene el diámetro necesario?
El cono reduce la sección porque el tramo de acceso hacia la superficie —chimenea y tapa— no necesita el mismo diámetro amplio que la base, que sí debe alojar las tuberías de la red. Esto ahorra material y tiempo de instalación en los tramos superiores.
¿Cuántos módulos necesito para mi proyecto?
Depende de la profundidad total de la red en ese punto. Se pueden combinar módulos de distintos formatos (60×15, 60×30, 60×60, 80×30, 80×60, 80×100 cm) para ajustar la altura exacta sin necesidad de cortar piezas. El cálculo debe realizarlo el proyectista según los planos de la red.
¿Para qué sirven los orificios de la chimenea?
Los orificios de la chimenea están diseñados para instalar escalines galvanizados, que funcionan como peldaños fijos para el descenso seguro de una persona al interior de la cámara durante labores de inspección o mantención.
¿Dónde comprar los componentes del sistema de cámara para colectores en la Región de Valparaíso?
Hasbún y Cía. fabrica cuerpo base, módulo, cono, chimenea y tapa en su planta de Concón, Parque Industrial Sitio 19. Puedes cotizar el sistema completo en hasbunycia.cl o a través del Maestro Hasbún.
Conclusión
El sistema de cámara para colectores no es una pieza única, sino un conjunto de cinco componentes que trabajan juntos: el cuerpo base recibe la red y ancla la estructura, los módulos ajustan la altura a la cota necesaria, el cono reduce la sección ahorrando material, la chimenea resuelve el acceso vertical con espacio para escalines, y la tapa redonda cierra el sistema soportando el tránsito en superficie. Entender la función de cada pieza y el orden de ensamblaje es clave para cotizar correctamente y evitar errores de instalación en obra. Hasbún y Cía. fabrica todos los componentes del sistema en su planta de Concón, con la posibilidad de combinar formatos según la profundidad y el caudal específico de cada proyecto.
