Las cámaras domiciliarias de hormigón son elementos obligatorios en toda instalación de alcantarillado domiciliario en Chile. Su correcta selección e instalación no es solo una decisión técnica: es un requisito de la normativa SISS y SENDOS que condiciona la aprobación de los proyectos de urbanización y edificación.
En esta guía explicamos qué son, para qué sirven, cómo se componen y qué módulos y tapas fabrica Hasbún y Cía. para proyectos en la Región de Valparaíso y todo Chile.
Tabla de contenidos
¿Qué es una cámara domiciliaria de hormigón?
Una cámara domiciliaria de hormigón —también llamada cámara de inspección o cámara de alcantarillado— es una estructura prefabricada de hormigón que se instala en puntos estratégicos de la red de alcantarillado domiciliario. Su función principal es permitir el acceso para inspección, limpieza y mantención de las tuberías, además de concentrar los cambios de dirección, pendiente o diámetro de la red.
En Chile, la instalación de cámaras domiciliarias de hormigón es exigida por la normativa SISS y SENDOS en todo proyecto de edificación o urbanización con red de alcantarillado. No instalarlas correctamente o usar piezas que no cumplan los estándares técnicos puede derivar en el rechazo del proyecto por parte de la empresa sanitaria correspondiente.
Componentes de una cámara domiciliaria de hormigón
Una cámara domiciliaria de hormigón se compone de dos elementos principales:
Módulos

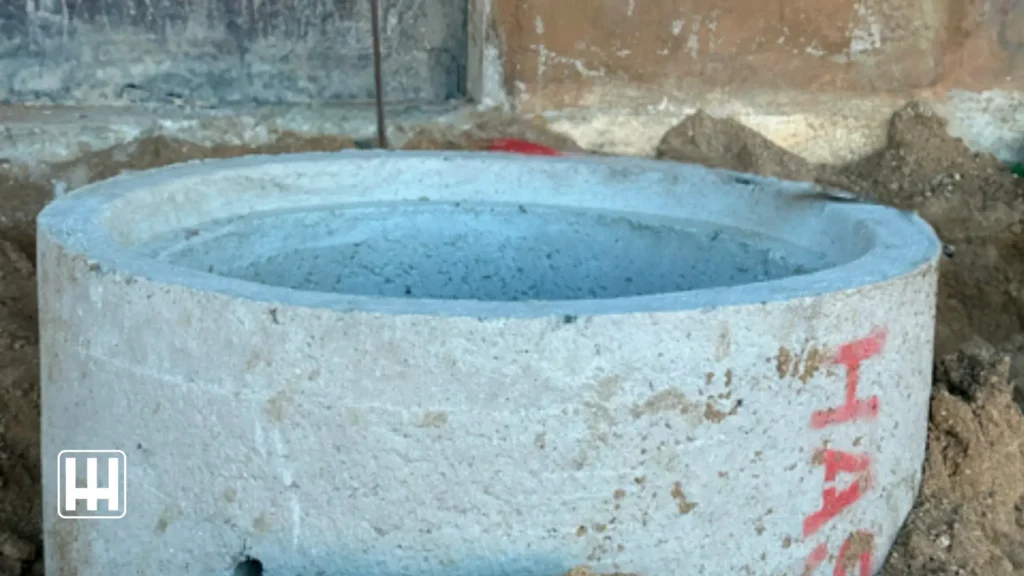

Los módulos son los anillos o cuerpos de la cámara que se apilan para alcanzar la profundidad requerida por el proyecto. Cada módulo tiene dimensiones definidas que determinan el diámetro interior de la cámara y su altura de apilamiento.
Tapas
Las tapas cierran la parte superior de la cámara y permiten el acceso desde la superficie. Existen versiones simples para zonas peatonales y versiones reforzadas para zonas de tránsito vehicular. En casos donde la cámara es de mayor diámetro, se utilizan anillos de reducción para adaptar la tapa al módulo superior.
Módulos de cámara Hasbún y Cía.
Fabricamos los siguientes módulos para cámaras domiciliarias de hormigón prefabricadas. Las dimensiones corresponden al ancho × alto de cada módulo en centímetros:
| Módulo | Dimensiones | Descripción |
| Marco 60×15 | 60×15 cm | Módulo de remate superior, permite nivelar la cámara con la superficie |
| Módulo 60×30 | 60×30 cm | Cuerpo estándar para cámaras de diámetro 60 cm |

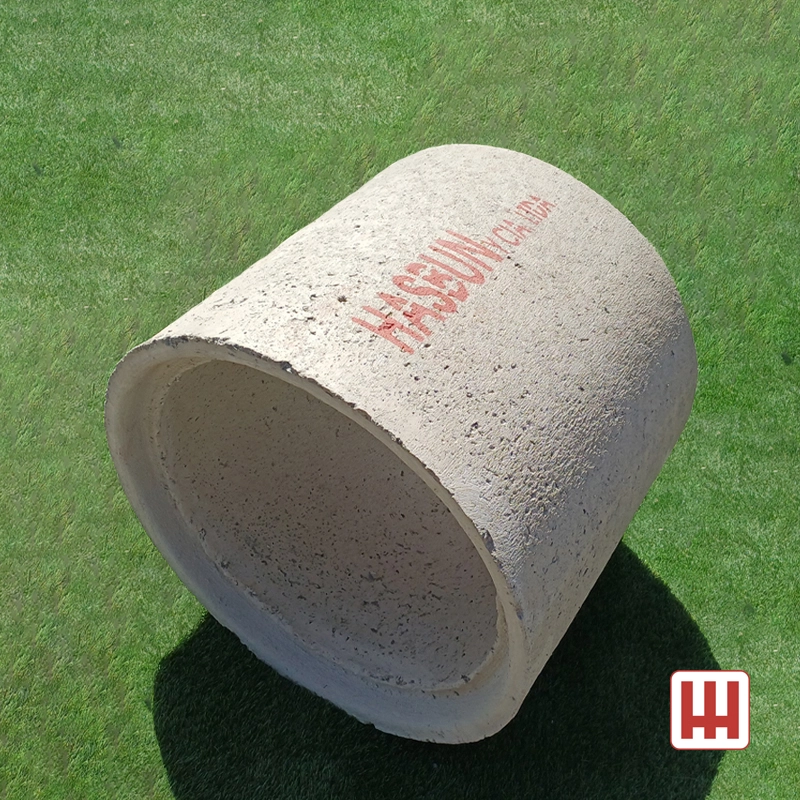

| Módulo 60×60 | 60×60 cm | Cuerpo de mayor altura para cámaras de diámetro 60 cm |
| Marco 80×15 | 80×15 cm | Módulo de remate superior, permite nivelar la cámara con la superficie |
| Módulo 80×30 | 80×30 cm | Cuerpo estándar para cámaras de diámetro 80 cm |
| Módulo 80×6 | 80×60 cm | Cuerpo de mayor altura para cámaras de diámetro 80 cm |
| Módulo 80×100 | 80×100 cm | Cuerpo de gran altura para cámaras de diámetro 80 cm en instalaciones profundas |
La selección del módulo depende del diámetro requerido por el proyecto (60 u 80 cm) y de la profundidad total de la cámara, que determina cuántos módulos deben apilarse.
Tapas de cámara Hasbún y Cía.
Las tapas se seleccionan según el diámetro de la cámara y el tipo de carga que recibirán en superficie:
| Tapa | Diámetro | Descripción |

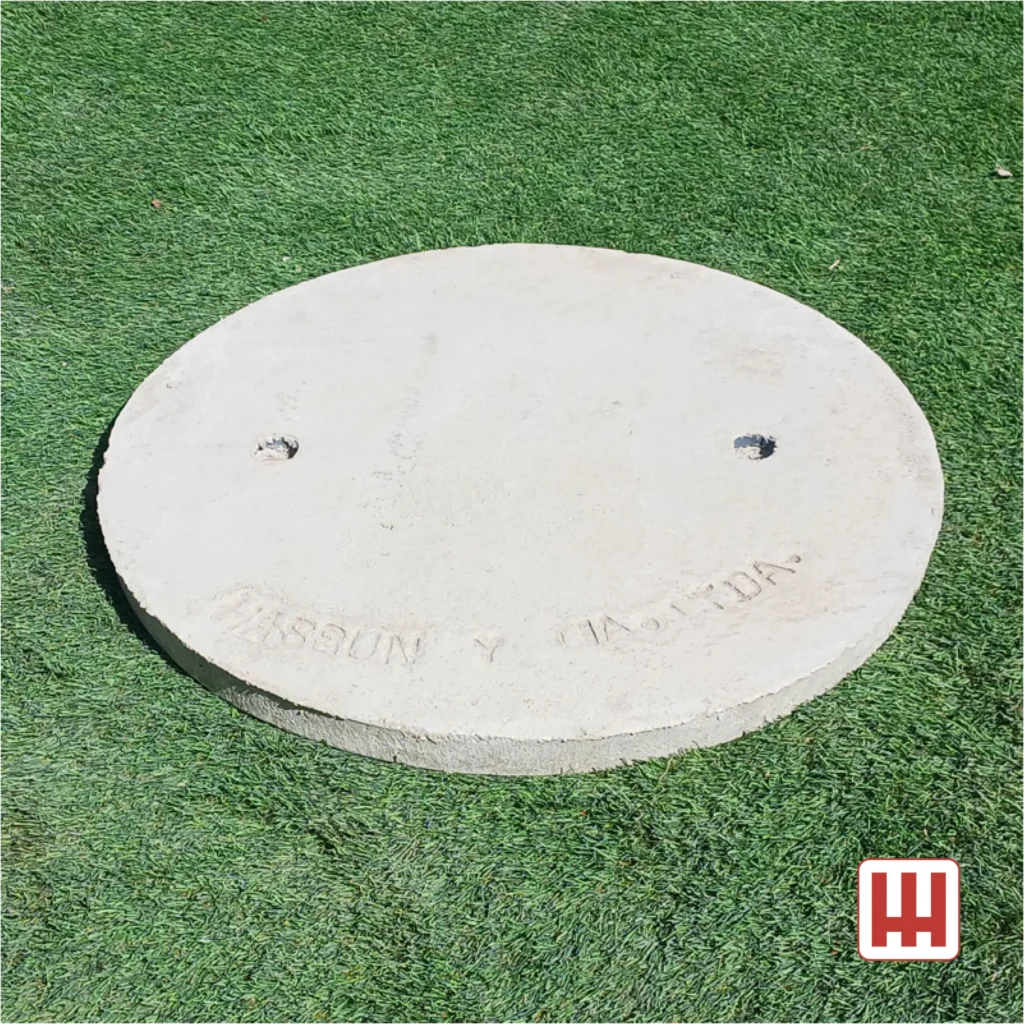

| Tapa redonda 60 simple | 60 cm | Para zonas peatonales o sin tránsito vehicular |
| Tapa redonda 60 reforzada | 60 cm | Para zonas con tránsito vehicular liviano |
| Tapa redonda 80 simple | 80 cm | Para cámaras de 80 cm en zonas peatonales |
| Tapa redonda 80 reforzada | 80 cm | Para cámaras de 80 cm con tránsito vehicular |
| Tapa 80 con reducción a 60 (anillo) | 80→60 cm | Permite usar tapa de 60 cm sobre cámara de 80 cm |
Para completar correctamente una cámara domiciliaria de hormigón, la versión reforzada es obligatoria en cualquier zona donde pueda circular maquinaria o vehículos.
¿Cómo se selecciona la cámara correcta?
La selección depende de cuatro factores que debe definir el proyectista o el instalador antes de cotizar. Seleccionar la cámara domiciliaria de hormigón correcta depende de cuatro factores:
1. Diámetro requerido
La normativa SISS establece el diámetro mínimo de la cámara según el tipo de red y el caudal que debe manejar. Para instalaciones domiciliarias estándar el diámetro de 60 cm es el más utilizado. El diámetro de 80 cm se aplica en redes colectoras o en casos donde la normativa de la empresa sanitaria lo exige explícitamente.
2. Profundidad de instalación
La profundidad determina cuántos módulos deben apilarse. Se calcula desde la superficie hasta la cota de fondo de la cámara, considerando la pendiente de las tuberías y la cota de llegada de los colectores. Módulos de mayor altura (60 cm o 100 cm) reducen la cantidad de juntas, lo que simplifica la instalación y mejora la estanqueidad.
3. Tipo de superficie en la tapa
Si la cámara queda bajo una zona con posibilidad de tránsito vehicular —incluso eventual— la tapa debe ser reforzada. Usar una tapa simple en zona vehicular es una falla estructural que puede derivar en accidentes y en la obligación de reemplazar la pieza.
4. Necesidad de reducción
Cuando se usa una cámara de 80 cm pero se requiere una tapa de 60 cm —por razones de diseño, espacio o costo— se instala el anillo de reducción 80 a 60 antes de colocar la tapa.
Normativa aplicable en Chile
Las cámaras domiciliarias de hormigón en Chile deben cumplir con:
- SISS: Normas técnicas de instalaciones domiciliarias de alcantarillado.
- SENDOS: Especificaciones técnicas para proyectos en zonas rurales y semi-urbanas.
- NCh-170: Hormigón — requisitos generales.
Las piezas fabricadas por Hasbún y Cía. cuentan con un riguroso control interno , lo que facilita su incorporación en proyectos con exigencias de respaldo técnico por parte de las empresas sanitarias. El uso de cámaras domiciliarias de hormigón prefabricadas que cumplan NCh-170 facilita la aprobación del proyecto.
Instalación: consideraciones clave
La instalación de cámaras domiciliarias de hormigón prefabricado debe ser realizada por personal capacitado. Los puntos críticos son:
- Preparación del fondo: Base de hormigón de al menos 10 cm de espesor, nivelada con la cota de diseño
- Estanqueidad de juntas: Sellado correcto entre módulos para evitar infiltración de aguas subterráneas o exfiltración de aguas servidas
- Nivelación del marco: El módulo marco 60×15 cm permite ajustar la cámara al nivel exacto de la superficie terminada
- Alineación de tuberías: Las perforaciones para las tuberías de entrada y salida deben hacerse en obra respetando los ángulos y cotas del proyecto
- Compactación del relleno: El relleno lateral debe compactarse por capas para evitar asentamientos que puedan desalinear la cámara
Cámaras domiciliarias Hasbún y Cía.: fabricadas en Concón
Todas nuestras cámaras domiciliarias de hormigón —módulos y tapas— se fabrican en nuestra planta de Concón con áridos certificados del río Aconcagua y cemento bajo norma NCh-148, con control de calidad externo del Laboratorio Viña del Mar.
Disponemos de stock permanente de los módulos y tapas más demandados para despacho inmediato en la Región de Valparaíso y despacho coordinado a todo Chile.
Descubre todas nuestras soluciones en Cámaras Domiciliarias de Hormigón Prefabricado.
Cotiza tu proyecto
Si tienes tu proyecto definido, el Maestro Hasbún puede ayudarte a calcular las cámaras domiciliarias de hormigón necesarias y generar una precotización al instante.
¿Buscas aprender más con nuestros Recursos Técnicos? Te dejamos algunos artículos de interés.
- ¿Cuántos Bloques de Hormigón Entran en un Metro Cuadrado? Guía Técnica + Calculadora
- Hormigón prefabricado vs vaciado in situ: ¿Cuál conviene en Chile?
- Ventajas de usar prefabricados de hormigón en obra
- Adocésped: qué es, para qué sirve y cuándo usarlo
Preguntas Frecuentes
¿Cuántos módulos necesito para una cámara domiciliaria de hormigón?
Depende de la profundidad total requerida. Se calcula dividiendo la profundidad neta (descontando la base de hormigón y el marco) por la altura de cada módulo. Por ejemplo, para una profundidad de 1,5 m usando módulos de 60×60 cm se necesitan 2 módulos más el marco de 15 cm.
¿Cuál es la diferencia entre tapa simple y tapa reforzada?
La tapa simple está diseñada para cargas peatonales. La tapa reforzada incorpora mayor espesor y armadura para resistir cargas vehiculares. Usar tapa simple en zona vehicular puede provocar su colapso bajo el peso de un vehículo.
¿Puedo usar tapa de 60 cm en una cámara de 80 cm?
Sí, usando el anillo de reducción 80 a 60 que fabrica Hasbún y Cía. Este elemento se instala sobre el último módulo de 80 cm y permite colocar una tapa redonda de 60 cm.
¿Las cámaras de hormigón prefabricado son aceptadas por las empresas sanitarias?
Sí, siempre que cumplan con las especificaciones técnicas exigidas por la SISS o SENDOS según la zona del proyecto. Las piezas de Hasbún y Cía. cuentan con un riguroso control interno.
¿Dónde comprar módulos y tapas para cámaras domiciliarias en la Región de Valparaíso?
Hasbún y Cía. fabrica y comercializa módulos y tapas para cámaras domiciliarias desde su planta en Concón, Parque Industrial Sitio 19. Puedes cotizar en hasbunycia.cl o a través del Maestro Hasbún (icono de chat en la esquina inferior derecha).
